Antes de construir un edificio hay que responder a una cuestión fundamental: ¿cómo conseguirá su estructura soportar las cargas que recibe, transmitirlas hasta el terreno y mantener unas condiciones adecuadas de seguridad y servicio durante toda su vida útil?
Resolver ese problema es el objetivo del cálculo estructural.
Detrás de una viga, un pilar, una losa o una cimentación hay mucho más que una operación matemática. Diseñar una estructura supone elegir un sistema resistente, determinar las acciones que actuarán sobre él, construir un modelo capaz de representar su comportamiento, analizar esfuerzos y deformaciones, dimensionar sus elementos y también comprobar que aquello que se ha calculado se puede construir correctamente.
Hoy en día el software permite analizar modelos enormemente complejos. Pero no olvidemos que la capacidad de cálculo no sustituye al criterio del ingeniero: cuanto mayor es la automatización, más importante es comprender qué se está modelando, qué hipótesis se han adoptado y qué significan realmente los resultados.
El cálculo estructural es el conjunto de procedimientos empleados para analizar, dimensionar y verificar una estructura frente a las acciones que tendrá que soportar.
Su finalidad no se limita a impedir un colapso. Una estructura también debe mantener unas condiciones adecuadas de funcionamiento: controlar deformaciones y desplazamientos, evitar vibraciones excesivas, conservar su estabilidad y responder de forma previsible durante su vida útil.
Esta doble exigencia —seguridad y aptitud para el servicio— está en la base de los sistemas normativos actuales. La referencia general de los Eurocódigos, EN 1990, establece precisamente principios y requisitos relacionados con seguridad, servicio y durabilidad; en España, el CTE desarrolla la seguridad estructural mediante documentos específicos sobre acciones, cimentaciones, acero, fábrica o madera.
Pero para comprender realmente el cálculo hay que dejar de imaginar una estructura como una suma de elementos independientes. Las cargas recorren el edificio. La acción que apliquemos sobre una losa pasa a las vigas, muros o pilares; desde ellos llega a la cimentación y finalmente se transmite al terreno. El diseño estructural consiste, en buena medida, en concebir y verificar ese camino de cargas de manera coherente.
Aunque habitualmente se utilizan como términos próximos, conviene distinguirlos.
El diseño estructural comienza con la concepción del sistema: dónde situar apoyos, qué luces resolver, cómo estabilizar el edificio, qué material utilizar o qué esquema resistente resulta más adecuado.
El análisis estructural estudia cómo responde ese sistema ante unas determinadas acciones y permite conocer esfuerzos, reacciones, desplazamientos y deformaciones.
El cálculo estructural, entendido en sentido amplio, integra esas operaciones con el dimensionamiento y las comprobaciones necesarias para comprobar que la solución cumple los requisitos establecidos.
Un buen proyecto no surge, por tanto, de calcular primero y pensar después. La capacidad de anticipar el comportamiento de la estructura desde las primeras decisiones suele determinar buena parte de la eficiencia de la solución final.
Ningún programa calcula directamente un edificio real, sino una representación matemática del edificio. Convertir la realidad constructiva en ese modelo de cálculo o modelo analítico es una de las tareas fundamentales del ingeniero estructural. La construcción de los modelos de cálculo de una estructura exige decidir qué características del sistema real deben reproducirse y qué simplificaciones pueden asumirse.
Un pilar se puede representar mediante una barra; una losa, mediante elementos superficiales o una discretización equivalente; una unión se puede considerar articulada, rígida o semirrígida; un apoyo debe reproducir determinadas restricciones al movimiento… Cada decisión modifica el comportamiento del modelo.
Por eso, el proceso de modelización exige entender qué simplificaciones son aceptables y cuáles pueden alterar sustancialmente los resultados.
Esta es una de las razones por las que dominar un software y saber calcular una estructura no son equivalentes. El programa resuelve el modelo que recibe; corresponde al técnico determinar si ese modelo representa correctamente aquello que se quiere construir.
Una vez definido el sistema estructural hay que establecer las acciones que actuarán sobre él. Entre ellas se encuentran el peso propio de la estructura y de otros elementos permanentes, las sobrecargas derivadas de su utilización y acciones variables como el viento, la nieve o la temperatura. Dependiendo de la ubicación y características del proyecto habrá que considerar también acciones sísmicas u otras situaciones específicas.
El DB-SE-AE español, por ejemplo, tiene como objeto determinar las acciones sobre los edificios para verificar su capacidad portante, estabilidad y aptitud al servicio.
Sin embargo, conocer el valor de una carga es solo una parte del problema. También hay que saber por dónde se transmite. La posición de una escalera, un cerramiento pesado, un cambio de nivel o una maquinaria pueden generar distribuciones de cargas muy distintas. Identificar correctamente ese recorrido es esencial para construir un modelo coherente.
Al aplicar las acciones sobre el modelo estructural obtenemos su respuesta. Aparecen entonces conceptos fundamentales del análisis estructural: esfuerzos axiales, momentos flectores, cortantes, torsiones, reacciones, desplazamientos o giros.
Estos resultados permiten entender cómo trabaja cada elemento y dimensionarlo posteriormente, pero el comportamiento de una estructura no depende únicamente de la resistencia de sus materiales. Un elemento comprimido puede ser suficientemente resistente y, sin embargo, perder estabilidad antes de alcanzar esa resistencia.
Eso es lo que ocurre con el pandeo.
El pandeo es uno de los fenómenos que mejor muestran la diferencia entre resistencia y estabilidad.
En elementos esbeltos sometidos a compresión puede producirse una pérdida de estabilidad acompañada de desplazamientos laterales significativos. Su estudio resulta especialmente importante en las estructuras metálicas, donde la elevada resistencia del acero permite trabajar con elementos relativamente esbeltos.
En estructuras metálicas, esta pérdida de estabilidad puede condicionar desde las primeras decisiones de proyecto, por lo que el predimensionado de pilares de acero frente al pandeo debe considerar longitud, sección, rigidez y condiciones de apoyo, además de la resistencia del material.

Este es un buen ejemplo de por qué la ingeniería estructural no puede reducirse a comprobar si una tensión supera o no la resistencia de un material.
En las estructuras de acero, el método de los estados límite aplicado al cálculo estructural permite verificar de forma diferenciada situaciones relacionadas con resistencia, estabilidad y comportamiento en servicio. Un estado límite representa una situación a partir de la cual una estructura deja de satisfacer alguno de los requisitos establecidos para ella.
Los estados límite últimos están relacionados con situaciones que pueden comprometer la seguridad, como la pérdida de resistencia o de estabilidad. Los estados límite de servicio se ocupan del comportamiento durante la utilización normal de la estructura, por ejemplo ante deformaciones o desplazamientos que, sin provocar un colapso, podrían impedir que el edificio funcione correctamente.
La distinción es importante: una estructura puede estar lejos de romperse y, sin embargo, no comportarse de manera aceptable para su uso.
La misma lógica se prolonga hasta la cimentación: la verificación de los estados límite en zapatas debe contemplar fenómenos como hundimiento, deslizamiento, vuelco o pérdida de estabilidad global.
Las ecuaciones de equilibrio son comunes, pero cada material presenta propiedades y mecanismos resistentes diferentes.

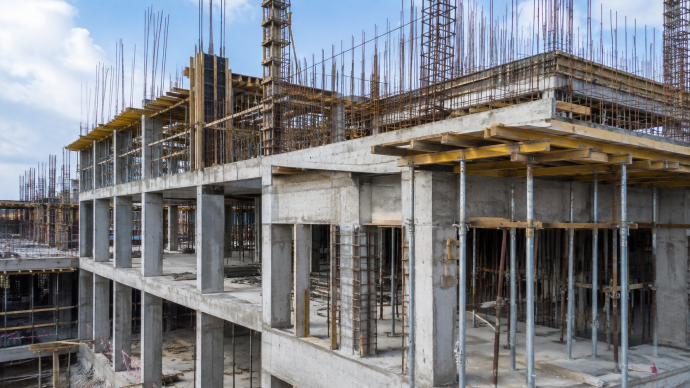

En las estructuras de hormigón armado, el hormigón y el acero trabajan conjuntamente para responder a las solicitaciones.
El diseño no termina al obtener unas dimensiones para vigas, pilares, muros o losas. También deben resolverse armados, recubrimientos, anclajes, solapes y detalles de ejecución capaces de materializar el comportamiento previsto en el cálculo.
En una obra de concreto armado, decisiones aparentemente ejecutivas —encofrados, apeos, encuentros o cambios de nivel— pueden afectar directamente a la forma en que el sistema previsto sobre el plano se materializa en la construcción.

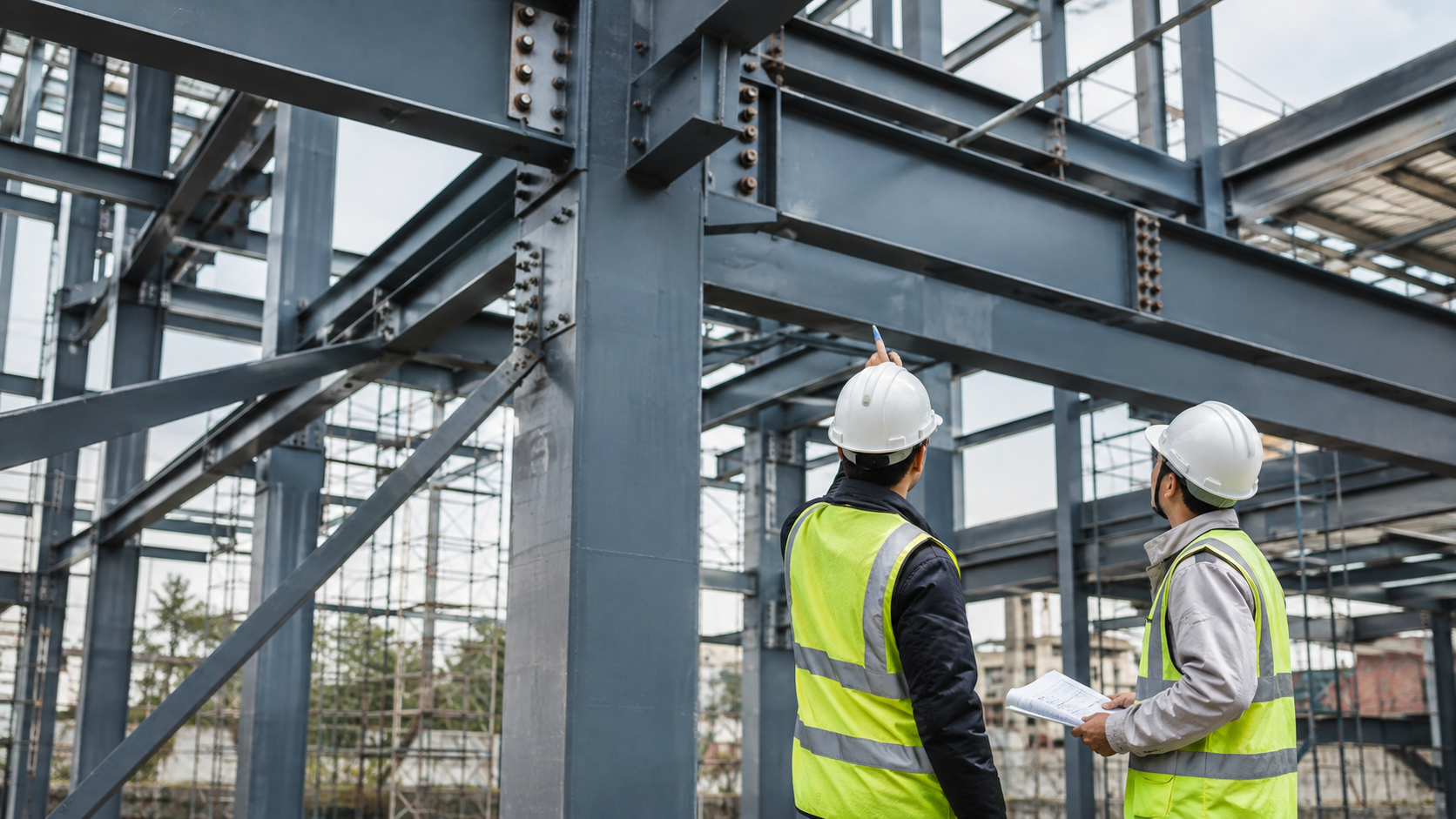

La elevada relación resistencia-peso del acero permite resolver grandes luces y sistemas relativamente ligeros, pero hace especialmente relevantes aspectos como estabilidad, pandeo local y global y diseño de conexiones. Y las conexiones no son un asunto secundario.
La rigidez de las conexiones en estructuras metálicas influye directamente en la transmisión de momentos y, por tanto, en la distribución de esfuerzos del sistema completo. Una conexión puede aproximarse a un comportamiento rígido, articulado o intermedio, y esa decisión debe ser coherente entre el proyecto de las barras y el modelo global.
Tengamos en cuenta que las soldaduras también se calculan. Una soldadura transmite esfuerzos de un elemento a otro y forma parte del sistema resistente. Aspectos como la longitud de los cordones, la garganta, geometría y solicitaciones determinarán su dimensionamiento. Si existe excentricidad, una misma conexión puede quedar sometida simultáneamente a cortante, torsión u otros esfuerzos.
Por eso, calcular correctamente las soldaduras implica considerar la geometría de la unión, la longitud y garganta de los cordones y la combinación de esfuerzos que deben transmitir.

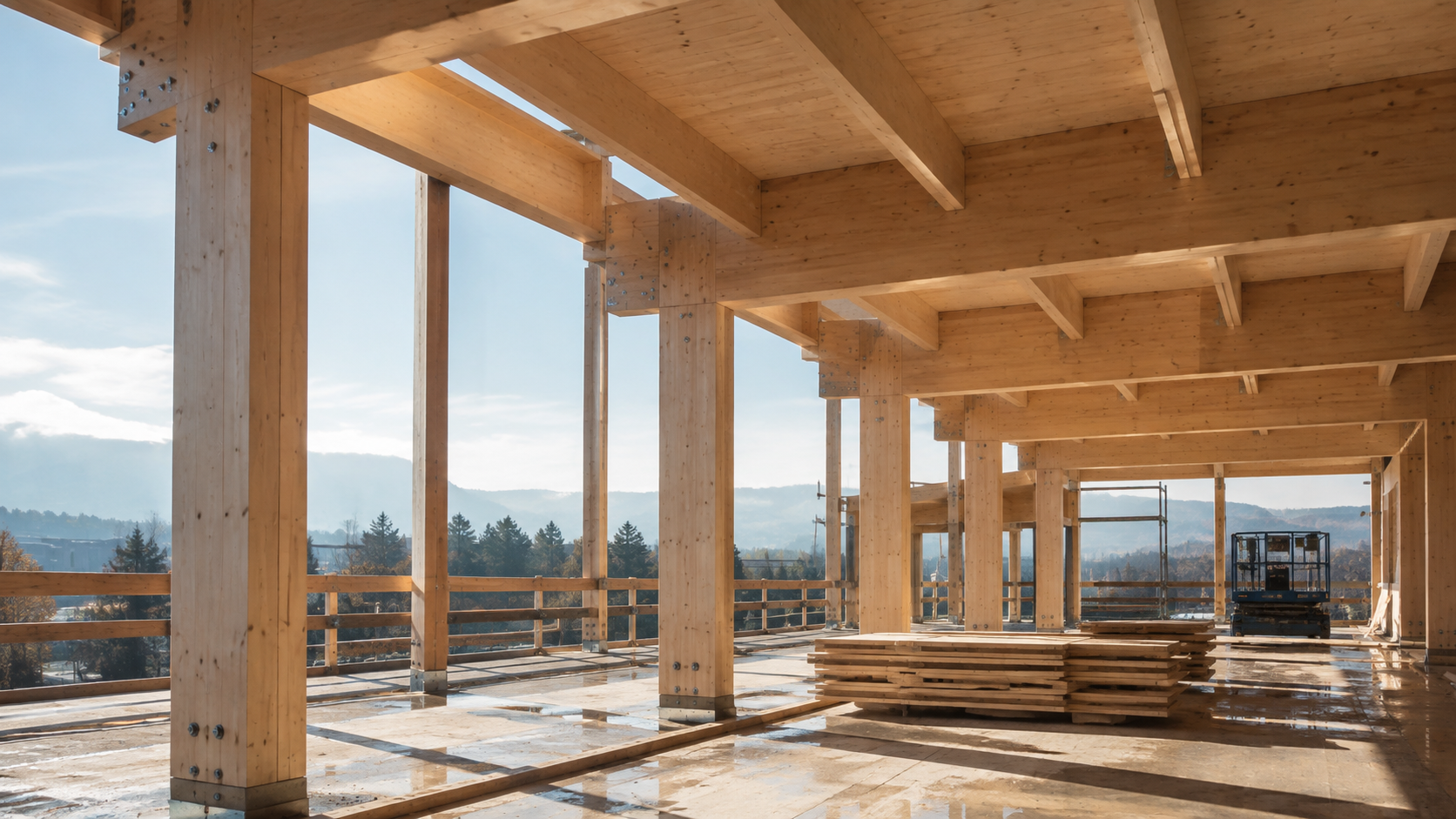

La madera estructural responde a una lógica distinta a la del acero o el hormigón y requiere considerar propiedades específicas del material, las condiciones ambientales, la duración de las acciones, las uniones y otros factores.
La incorporación de la madera contralaminada (CLT) y otros productos industrializados ha ampliado considerablemente sus posibilidades estructurales, pero sigue siendo necesario comprender su comportamiento antes de trasladarlo a un modelo de cálculo.

El propio Máster en Diseño y Cálculo Estructural de ZIGURAT aborda hormigón, acero y madera como tres bloques estructurales diferenciados y dedica otro bloque completo a cimentaciones.
Toda carga que entra en un edificio debe llegar finalmente al terreno, por eso las cimentaciones no constituyen un problema separado de la estructura superior. Son el último eslabón del mismo camino de cargas.
La elección entre zapatas, losas, pilotes u otras soluciones depende tanto de las solicitaciones transmitidas por el edificio como de las características geotécnicas del terreno.
Un estudio geotécnico permite conocer condiciones que influyen directamente en el proyecto de cimentación, mientras que la interacción suelo-estructura puede modificar la respuesta del conjunto. Los fundamentos del diseño de cimentaciones y muros de contención parten precisamente de esa relación entre las cargas que llegan desde la estructura y la capacidad del terreno para recibirlas.
La especialización estructural exige comprender esa continuidad: la estructura no termina en el arranque de los pilares.
Los terremotos introducen un nivel adicional de complejidad.
En el diseño sismorresistente no basta con aumentar secciones. Hay que plantear cómo responderá el sistema completo ante acciones horizontales, cómo se distribuyen masa y rigidez y qué capacidad de deformación puede desarrollar la estructura. Configuración, regularidad, ductilidad y sistema resistente lateral pasan a tener una importancia fundamental.
El terreno tampoco puede considerarse independiente. Sus propiedades dinámicas y la interacción entre suelo, cimentación y estructura condicionan la respuesta sísmica, especialmente cuando aparecen comportamientos no lineales o deformaciones importantes.
El desarrollo de las herramientas digitales ha multiplicado la capacidad del ingeniero para estudiar sistemas complejos.

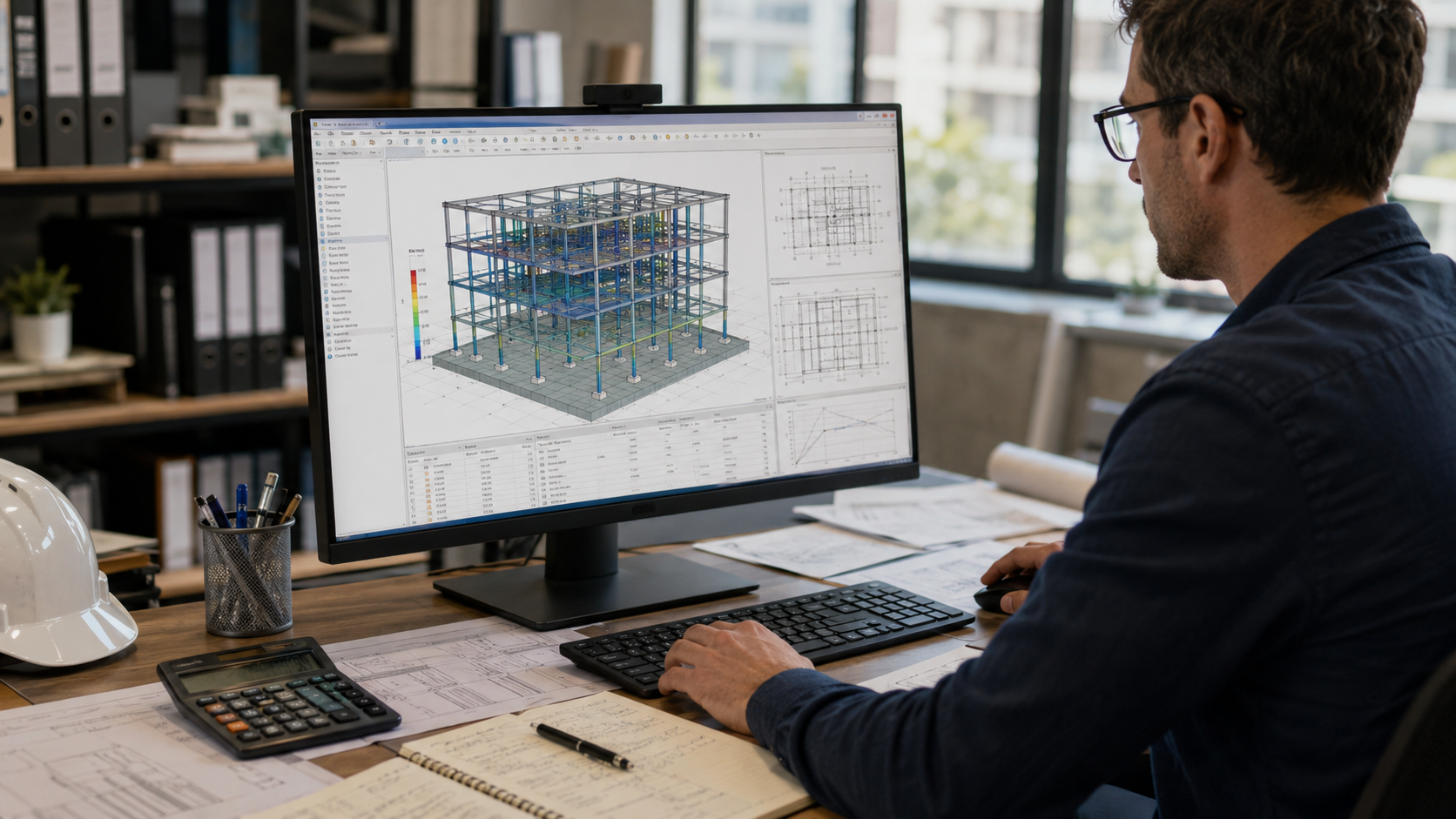

Herramientas como CYPECAD para el diseño y cálculo de estructuras permiten construir el modelo, analizarlo, dimensionar sus elementos y generar buena parte de la documentación del proyecto; mientras que CYPE 3D está especializado en el análisis de estructuras tridimensionales y admite diferentes materiales, conexiones y elementos de cimentación.
Eso no hace innecesario el cálculo manual.
Comprender los fundamentos permite predimensionar, comprobar órdenes de magnitud, interpretar resultados y detectar errores. El programa puede realizar en segundos operaciones que serían extremadamente laboriosas a mano, pero no puede sustituir el criterio que decide si el modelo y sus resultados tienen sentido.
La digitalización ha cambiado también la relación entre el cálculo y el resto del proyecto.
Los flujos BIM facilitan la coordinación entre modelos, disciplinas y documentación, pero la interoperabilidad no elimina la necesidad de distinguir entre el modelo geométrico que representa lo que se construirá y el modelo analítico utilizado para calcularlo. CYPECAD y CYPE 3D pueden integrarse mediante flujos que conectan ambos entornos y compartir información estructural manteniendo las hipótesis de diseño correspondientes.

El desafío, por tanto, ya no es únicamente calcular más rápido. Es conseguir que geometría, análisis, dimensionamiento, conexiones y documentación formen un proceso coherente.
Existe, además, una frontera que ningún modelo debería hacer olvidar: lo calculado debe convertirse en una estructura real.
No olvidemos que el comportamiento que habíamos previsto puede cambiar por alteraciones durante la ejecución, detalles de unión, tolerancias, procedimientos constructivos o decisiones aparentemente menores.
La ingeniería forense estructural lleva esta reflexión un paso más allá al estudiar estructuras reales que no se comportaron como estaba previsto y reconstruir qué decisiones, hipótesis o condiciones de ejecución condujeron al fallo.
Los casos del Citicorp Center de Nueva York y del Call Center de Telefónica analizados por José Carlos Coya y Carles Romea muestran precisamente que un proyecto puede enfrentarse a problemas no por una única gran equivocación, sino por una sucesión de decisiones relacionadas con hipótesis de cálculo, modificaciones durante la obra y detalles de ejecución.
Esta perspectiva completa el ciclo del cálculo estructural: diseñar, modelar y verificar es imprescindible, pero también lo es asegurarse de que la estructura construida conserva las condiciones sobre las que se realizaron esas verificaciones.
El trabajo del ingeniero estructural combina la capacidad analítica con el criterio de proyecto. Debe poder interpretar la arquitectura y las condiciones del edificio, elegir un sistema resistente, predimensionarlo, determinar acciones, establecer hipótesis, construir y validar modelos, analizar resultados, dimensionar elementos y conexiones, resolver la cimentación y trasladar todo ello a una documentación ejecutable.
También debe saber cuándo una solución aparentemente posible resulta innecesariamente compleja.
La experiencia profesional se construye precisamente en ese paso entre saber realizar un cálculo y saber tomar decisiones estructurales.
Dominar el cálculo estructural no consiste en conseguir que un programa devuelva una estructura que “cumple”. Consiste en entender por qué cumple.
Y, sobre todo, en ser capaz de reconocer cuándo un resultado matemáticamente válido no representa adecuadamente la estructura real, cuándo una solución puede simplificarse, cuándo una hipótesis debe revisarse o cuándo un detalle de ejecución puede comprometer lo que parecía resuelto sobre el modelo.
Esa visión integral, desde el predimensionado hasta la fase de obra y desde las estructuras de hormigón, acero y madera hasta sus cimentaciones, es también la que articula actualmente el Máster en Diseño y Cálculo Estructural de ZIGURAT, con formación específica en modelos, acciones, seguridad estructural, CYPECAD, CYPE 3D y flujos BIM.
Porque una buena estructura no es únicamente la que puede calcularse. Es la que puede calcularse, detallarse y construirse manteniendo la lógica con la que fue concebida.
